耀禹水利机械厂(港口区分公司)成立以来，一直秉承“做好自己、做好 底轴液压闸门产品、同心同德共创美好生活 ”的经营理念，持续关注技术研发和制造技术，向社会提供创新优质 底轴液压闸门产品，为人类创造、便捷、舒适的生活。
吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
表 2 mm 闸门孔口规格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。 吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。 传动螺杆 传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置 在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。 销轴与螺钉、螺栓等紧固件 所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
及文明施工条例等技术文件，报监理工程师审批。 2.清点埋件数量，检查埋件构件在运输、存放过程中是否有损伤，检查各构件的安装标记，不属于同一孔的埋件，不许装到一起。 3. 检查埋件的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。 4.检查并清理门槽中的模板等杂物，一期砼的结合面应全部凿毛。 5.设置控制点线，控制点线由专业测量单位测量设置，测量点线的设置应能满足埋件里程、高程及桩号偏差的控制。 6.安装用各种工具准备齐全，测量工具应经相关部门校验并在有效使用期内。 （3）埋件运输及吊装 闸门槽埋件等采用反铲、12t吊车运输、吊装。 （4）埋件就位、调整、加固 底坎预留槽及门槽内设插筋。底坎安装时在插筋上铺设工字钢，或直接在插筋上用调整螺栓就位：门槽轨道待底坎二期砼回填就位后在底坎上依次向上安装，用插筋和调整螺栓固定；门楣座在轨道上或在轨道上焊接定位板就位，用插筋和调整螺栓固定。 埋件调整时挂钢琴线，利用千斤顶、调整螺栓等进行调整，调整后按设计图纸的要求进行加固。加固应牢靠，确保埋件在浇筑二期砼过程不发生变形或移位。安装调整后埋件的允许偏差应符合招标文件、设计图纸及DL/T5018-94规范的规定。 （5）砼回填
LQ型螺杆式启闭机 使用说明书
一、特点： (1)本机为手电两用启闭机，配有电动装置，并配备摇把两个，供手动使 用。 (2)本机采用蜗轮、蜗杆变速，螺母旋转，使螺杆做上下运动，带动闸门 启闭。 (3)可根据用户要求，设磁力锁装置，以防他人开启。 (4)螺杆长度可按用户工程要求长度生产，双吊点启闭机按用户要求设计 而定。 二、安装调试： （1）螺杆在出厂前以涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆 要根据情况及时涂润滑油，以次减轻磨损和防止锈蚀。

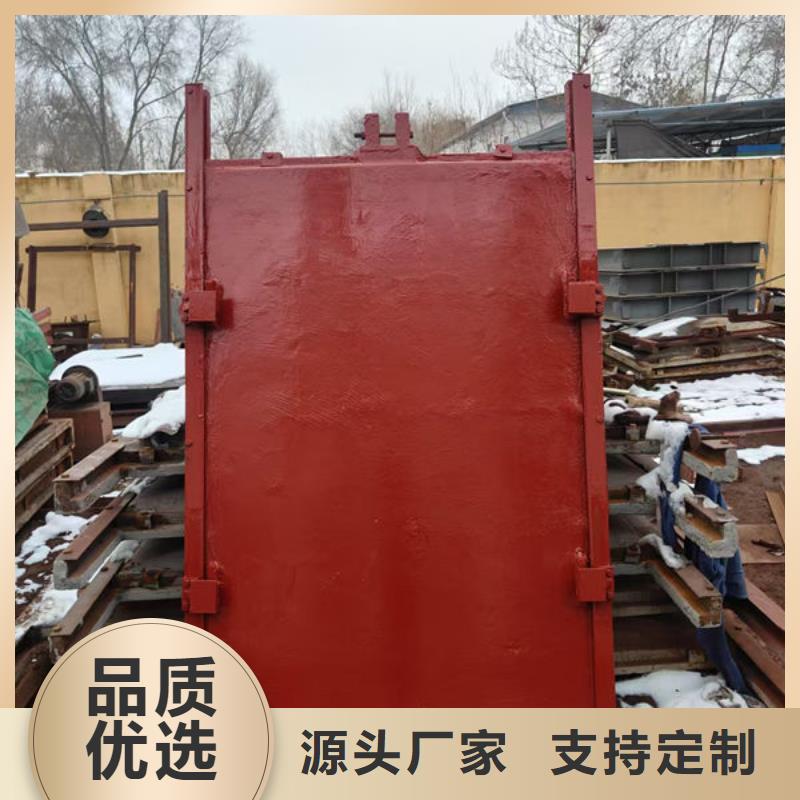

技术要求 铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。 1 铸件 1 灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。 2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应干净。 3 主要铸铁件(如门框、门板和导轨)应时效处理。 4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。 5 铸件的铸造偏差应符合GB 6414规定。 2 主要构件 门板 1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。 2 门板应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5，挠度应不大于构件长度的1/1500。 3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。 2 门框 2.1 门框应整体铸造，在 工作水头下，其拉伸、压缩和剪切强度的系数不小于5。 2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。 2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表3的规定 2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 2.6 墙式闸门与墙面接合的门框表面，应保持平整。 2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 导轨 导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。 密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。
